详细介绍

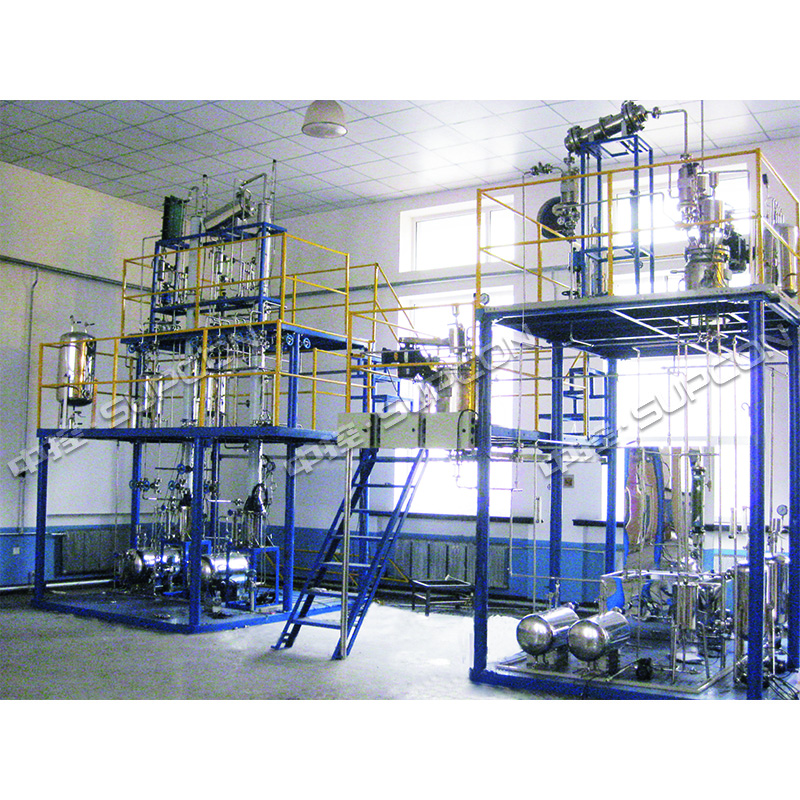

1) 以乙酸乙酯的工厂主要装置为背景，按一定比例缩小而设计制作，装置采用以乙醇、乙酸为原料合成乙酸乙酯的直接酯化法工艺，包含反应、中和及提纯等工段车间及DCS竞技宝jjb室。
2) 可用DCS集散控制系统进行控制，模拟现代化工厂的生产过程，也可用数字仪表进行就地控制。
3) 装置既可以整体运行，也可以分单元独立运行，既可以用真实物料运行，也可以用替代物料运行。
4) 反应釜及中和釜岗位实训内容：原料配料加料操作；后处理（中和）液配料加料操作；反应控制操作；搅拌器操作；反应回流操作；物料中和操作；物料出料操作等。
5) 精馏岗位实训内容：筛板精馏塔及填料精馏塔操作；普通精馏、萃取精馏及反应精馏操作；常压精馏及减压精馏操作；回流及产品采出操作等。
6) 换热岗位实训内容：列管换热器、板式换热器、夹套式换热器及蛇管式换热器操作；汽-水换热体系、空气-水换热体系、油-水换热体系及液-水换热体系操作等。
7) 化工仪表岗位实训内容：流量计、液位计、变频器、差压变送器、热电阻、可编程多回路控制器 、声光报警器、调压�？榧案骼嗑偷氐芍刚氡淼鹊氖褂茫坏セ芈�、串级控制和比值控制等控制方案的实施等。
设备主体 | 长×宽×高8000×2000×6500mm，整机采用304不锈钢制作，钢制喷塑框架，带三层操作平台，有安全斜梯、护栏、防滑板等 |
工艺设备系统 | 反应釜、中和釜、水泵、进料泵、冷却剂泵、萃取剂泵、进料泵、回流泵、真空泵、反应釜顶、冷凝柱反应釜顶冷凝器、冷却剂、冷却器筛板塔顶、冷凝器填料塔顶、冷凝器筛板精馏塔、填料精馏塔、凉水塔、缓冲罐、原料罐、反应釜顶、受液罐碱液罐、轻相罐、重相罐、回流罐、塔顶馏、出液罐萃取剂罐、筛板塔底罐、萃取剂、回收罐管道、阀门、法兰、管件 |
仪控检测系统 | 双金属温度计、铂电阻、弹簧压力表、压力变送器、孔板流量计、玻璃转子流量计、差压变送器、液位计、可编程多回路控制器 、声光报警联锁装置、DCS控制系统 |
