全国石油与化工职业院校
化工仪表维修工技能竞赛唯一指定竞赛设备供应商

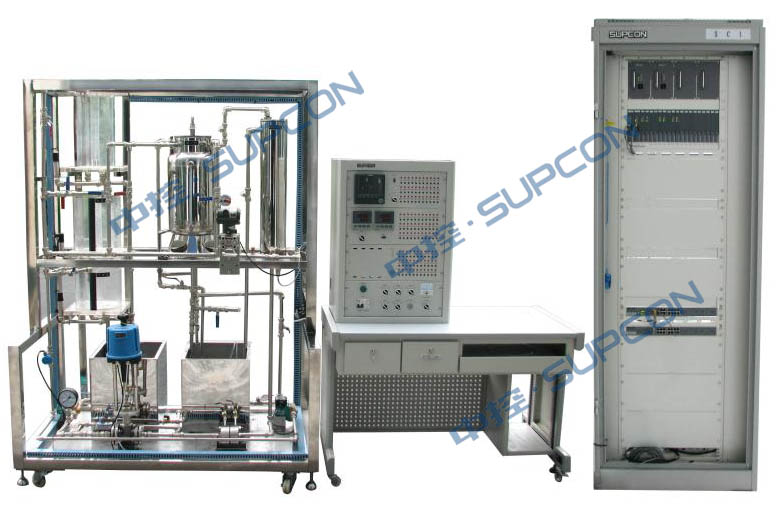

CS2000化工仪表维修工竞技实训装置
CS2000化工仪表维修工竞技实训装置是竞技宝jjb教仪根据化工仪表、自动化仪表及相近专业的教学特点及以培训学生操作、排故为目标，于2008年推出的集智能仪表技术、故障排除、自动控制技术为一体的普及型多功能化工仪表维修工竞技的实训装置。该实训装置采用控制对象与控制台独立设计，控制系统采用了常规的智能仪表控制、无纸记录仪。控制对象除三容水箱、常压电加热炉强制对流换热器以外，还设有温度、调节阀、控制卡件故障排除功能。并且配以JX-300XP DCS控制系统。
系统构成与组成
该实训装置包括一组有机玻璃三容水箱，每个水箱装有液位传感器；同时具有两路供水系统，一路由循环水泵、调节阀、孔板流量计+EJA的差压变送器组成，另一路由变频器、循环水泵、涡轮流量计组成，通过阀门切换，任何一组供水可以到达任何一个水箱。另外，为实现温度控制，该实验装置专门设计了一只常压电加热锅炉、一只强制对流换热器。常压电加热锅炉分内胆和夹套两层，内胆由电加热器提供热源，由一路供水系统提供水源，锅炉内胆装有防干烧装置来确保设备安全；夹套由一路供水系统提供冷却水。通过改变电加热器的加热功率或冷却水/待加热水的流量来影响内胆水温和夹套水温。锅炉内胆和夹套均安装有热电阻测温元件，在内胆里面，还装有一个就地温度显示仪表。
通过项目实施，可考察的职业能力
① 熟悉工艺，查找并排除控制系统工艺故障；
② 维护计算机控制系统的各类卡件；
③ 根据工艺要求，进行系统投运，参数整定。
④ 严格遵守相关操作规程，查找并排除在线设备的故障。
主要技术性能
输入电源：单相三线AC220V±10% 50HZ
工作环境：温度-10%～40%相对湿度≤85%（25℃）海拔﹤4000m
外形尺寸：1450mm×850mm×1970mm
控制柜尺寸：1200mm×600mm×1600mm
DCS控制柜尺寸：800mm×600mm×2100mm
安全保护：具有漏电压、漏电流保护，安全符合国家标准
系统配置
表1：CS2000仪表维修工竞技实训装置对象配置清单
|
序号 |
名称 |
功能 |
|
1 |
设备框架 |
不锈钢设备整体框架（由不锈钢方管、不锈钢底板组成） |
|
2 |
电加热常压锅炉 |
由不锈钢内胆加温筒和封闭式外循环不锈钢冷却夹套组成 |
|
3 |
水箱 |
带温度隔离功能的两个可互通循环的储水箱（由1.5mm厚不锈钢镜面板制作） |
|
三容圆筒型有机玻璃上小水箱 |
||
|
三容圆筒型有机玻璃中小水箱 |
||
|
三容圆筒型有机玻璃下小水箱 |
||
|
4 |
强制对流热换热器 |
由φ150×800带保温层的不锈钢外套（内含5根φ50×600铜铝复合一体化散热器）组成 |
|
5 |
水泵 |
德国威乐泵 |
|
6 |
温度传感器 |
Pt100热电阻 |
|
烧结一体化小型Pt100热电阻 |
||
|
双金属温度计 |
||
|
7 |
温度变送器 |
Pt100热电阻标准信号转换 |
|
8 |
压力液位传感变送器 |
测量范围：0-5Kpa 信号：4-20mA |
|
9 |
流量计 |
孔板流量计 |
|
EJA差压变送器 |
||
|
涡轮流量计（带变送仪表） |
||
|
10 |
电动调节阀 |
智能电动单座调节阀 |
|
11 |
变频器 |
带通讯接口小功率变频调速器 |
|
12 |
防干烧装置 |
防干烧探头 |
工具及配件
1、工具包含便携式万用表、小一字螺丝刀、小十字螺丝刀、长柄螺丝刀、剪刀、剥丝钳、尖嘴钳、斜口钳等工具。
